Bticino MyHome Otomasyon Sisteminde VRF Entegrasyonu Nasıl Yapılır ?

VRF Değişken Soğutucu Akışkan Debisi anlamına gelmektedir. Bir dış ünite ile birden fazla iç ünitenin kontrol edildiği klima sistemidir. Bir VRF Klima Sistemi, binanın değişen kapasite ihtiyaçlarına bağlı olarak soğutmanın akışını kontrol eder. VRF Klima Sistemi bina dışında bulunan dış ünite ve bina içindeki yaşam alanlarını soğutmak ve/veya ısıtmak amacı ile kullanılan iç ünitelerden oluşur.

Otomasyon projelerinde VRF sisteminin olduğu projelere teklif verilmesi sürecinde bazı kurallara uymak gerekir.

TİP 1: Projede MH4890N veya MH4894N ekran varsa ve VRF kontrölü bu üreticinin modülleri tarafından kontrol edilmek isteniyorsa;
- Entegre edilecek VRF modülün türü: Markası, modeli ve iç ünite sayısı belirlenir
- Yukarıda bahsedilen ekranlar için VRF marka, model ve iç ünite sayısına göre eklenti belirlenir ve referans seçimi montaj tipine göre yapılır. Pano tipi veya modüler (ekran arkası montaj)
- Limitler: Aynı anda MyHome termostat ile hem VRF üniteler hem de yerden ısıtmalar çalışmaz.
- Termostat üzerinden yerden ısıtma ekran üzerinden ise hem VRF hem yerden ısıtma kontrolü yapılabilir.
- Kablolama: Dış üniteden montaj tipine göre ya ekrana yada panoya çekilir. 2x1mm² veya ilgili firmanın önerdiği HVAC BUS kablosu çekilmelidir.
- Yukarıda belirtilen ekranların uyumlu olduğu VRF markaları Daikin, Mitsubishi Electric, Mitsubishi Heavy, Hitachi, Samsung, Toshiba, Panasonic, Midea ve LG markalarına uyumludur. Diğer markalar için pazarlama departmanı ile iletişime geçilmelidir.

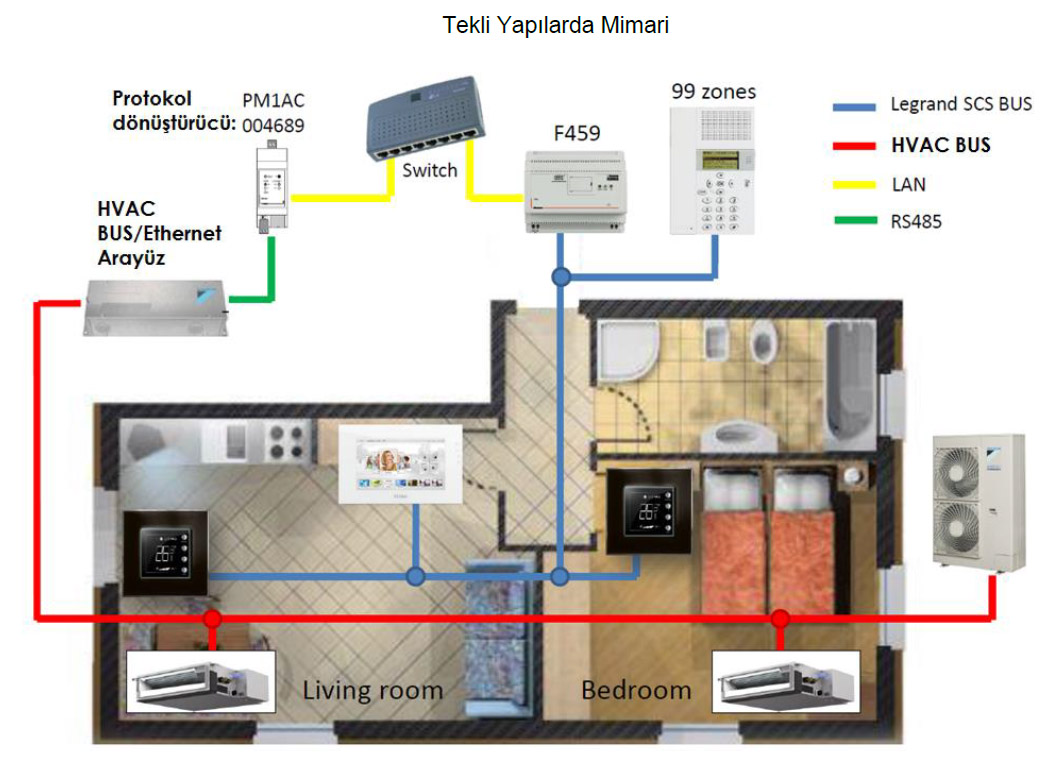

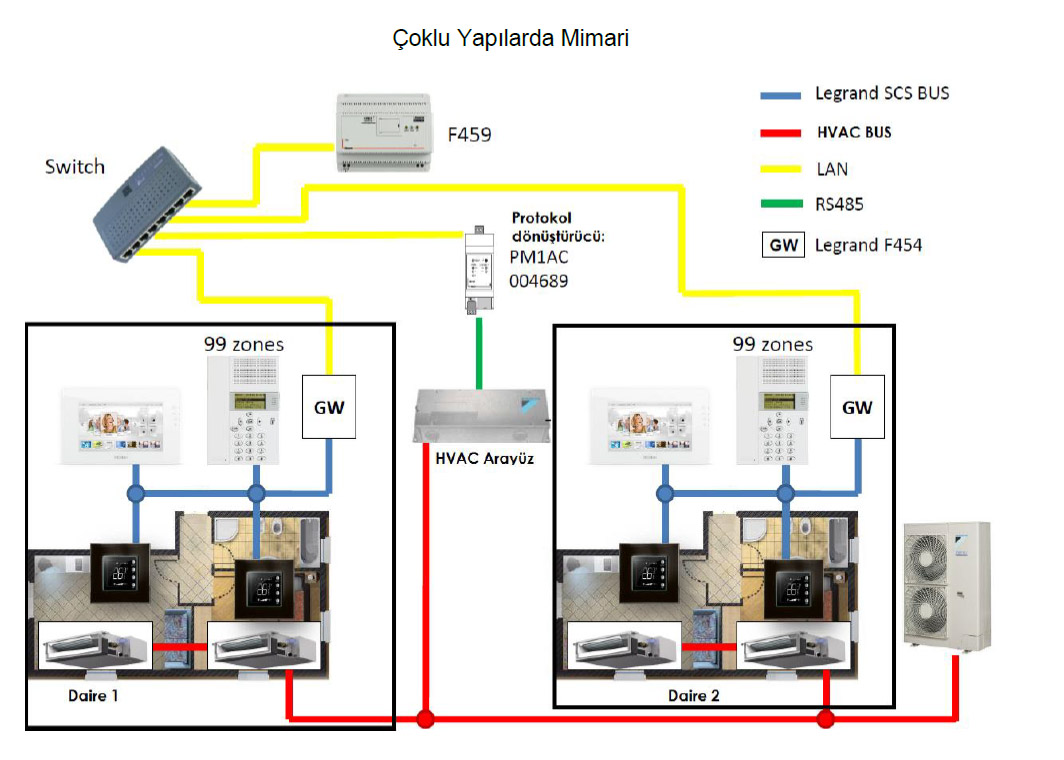

TİP 2: Projede tek termostat üzerinden hem VRF hem de yerden ısıtma kombine olarak çalıştırılmak isteniyorsa;
- MyHOME entegrasyon cihazı F459 alınmalıdır
- MyHOME iklimlendirme ürünleri (3550, Thermostatlar, röleler) alınmalıdır
- Entegre olacak markanın ethernet arayüzü alınmalıdır
- Yazılım için pazarlama departmanına VRF bilgi formu doldurulup gönderilmedir.
- Yazılım bedeli 1 hafta içinde paylaşılır ve muhakkak fiyat tekliflerinde yazılım bedelini eklemelisiniz
- Yazılım bedelinin onaylanması sonrasında gruptan yazılım hazırlanması 2 ile 3 hafta sürmektedir.
- Kablolama: İç üniteden VRF ethernet arayüze çekilmelidir. 2x1mm² veya ilgili firmanın önerdiği HVAC BUS kablosu çekilmelidir.
- İsteğe bağlı Bticino üretimi ekranlarda kullanılabilir ve bu ekran üzerinden aynı anda hem VRF hemde yerden ısıtma kontrol edilebilir.

Not: Eğer HVAC BUS/Ethernet arayüzü doğrudan ethernete açılabiliyorsa Protokol dönüştürücüye ihtiyaç duyulmaz. Her markanın arayüzü farklıdır ve ihtiyaca göre protokol dönüştürücü temin edilir.
