MyHOME_Up: Elektrik, Su ve Gaz Tüketimi Görüntüleme

Share

Tüketilen tüketim ve enerji kontrolünü tamamlayın.

Tüketim ekranı MyHome Kılavuzu (4,00 MB)

ÖZELLİKLER

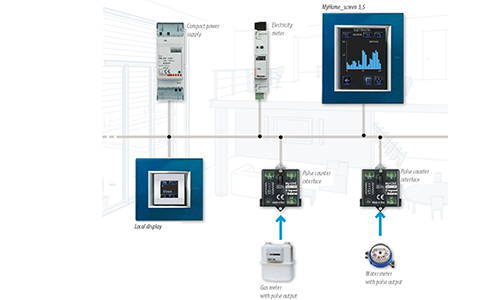

Sistem bileşimi

Sistem aşağıdaki cihazları içerir:

  • Su ve gaz ölçümü için darbe sayacı arayüzleri;
  • Toroidler ile elektrik sayaçları
  • MyHome_Screen 3.5, MyHome_Screen 10 ve Display enerji görüntüleme cihazları.

Tüm cihazlar 2 kablolu BUS kabloları kullanılarak bağlanır.

Veriyolu teknolojisi: Tüm cihazlar, bilgi taşımak için kullanılan 2 iletkenli kablo ve 27 Vdc güç kaynağı kullanarak birbirlerini bağlar.


Estetik Entegrasyon: MyHOME_Up sisteminin asıl özelliği, basit dijital kontrolden en gelişmiş Touch cihazına, Axolute, Livinglight ve Màtix serilerinde mükemmel entegrasyon.

Daha fazla bilgi

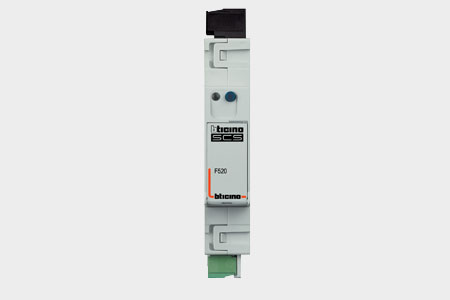

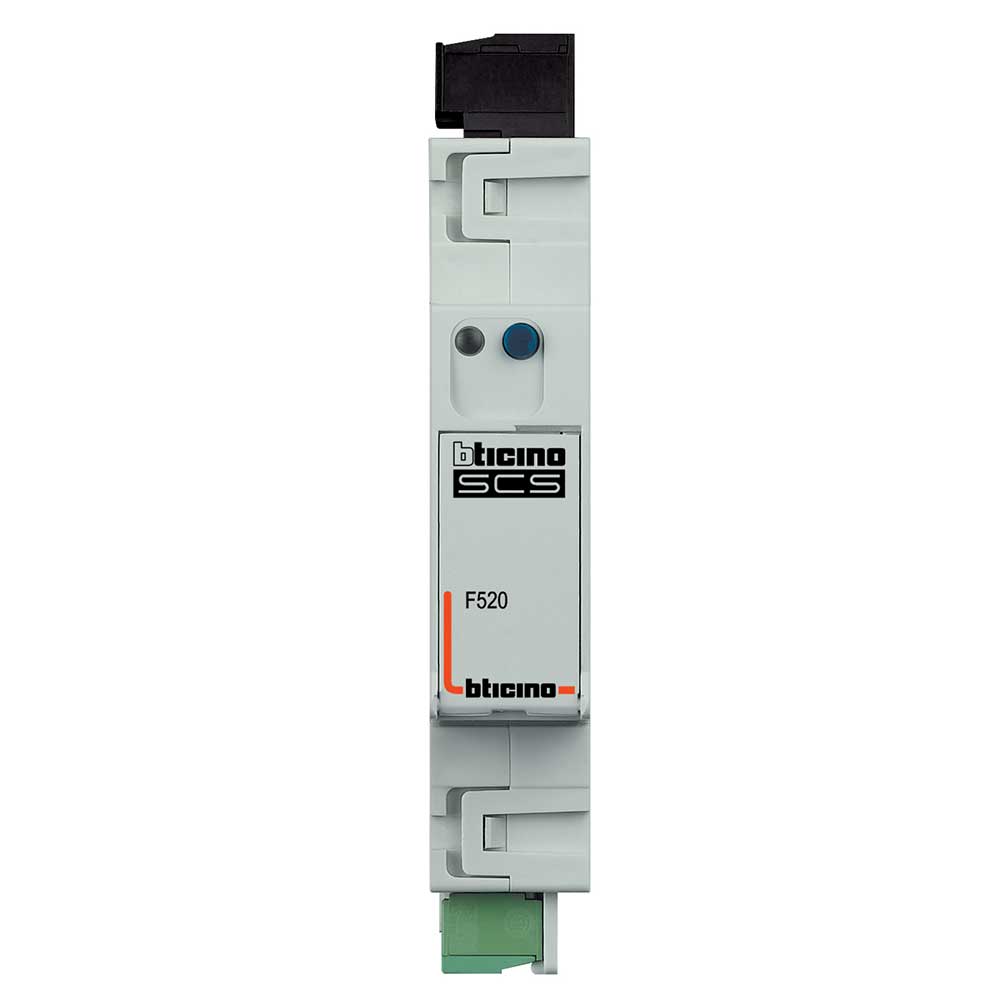

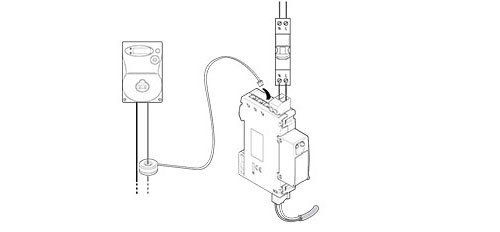

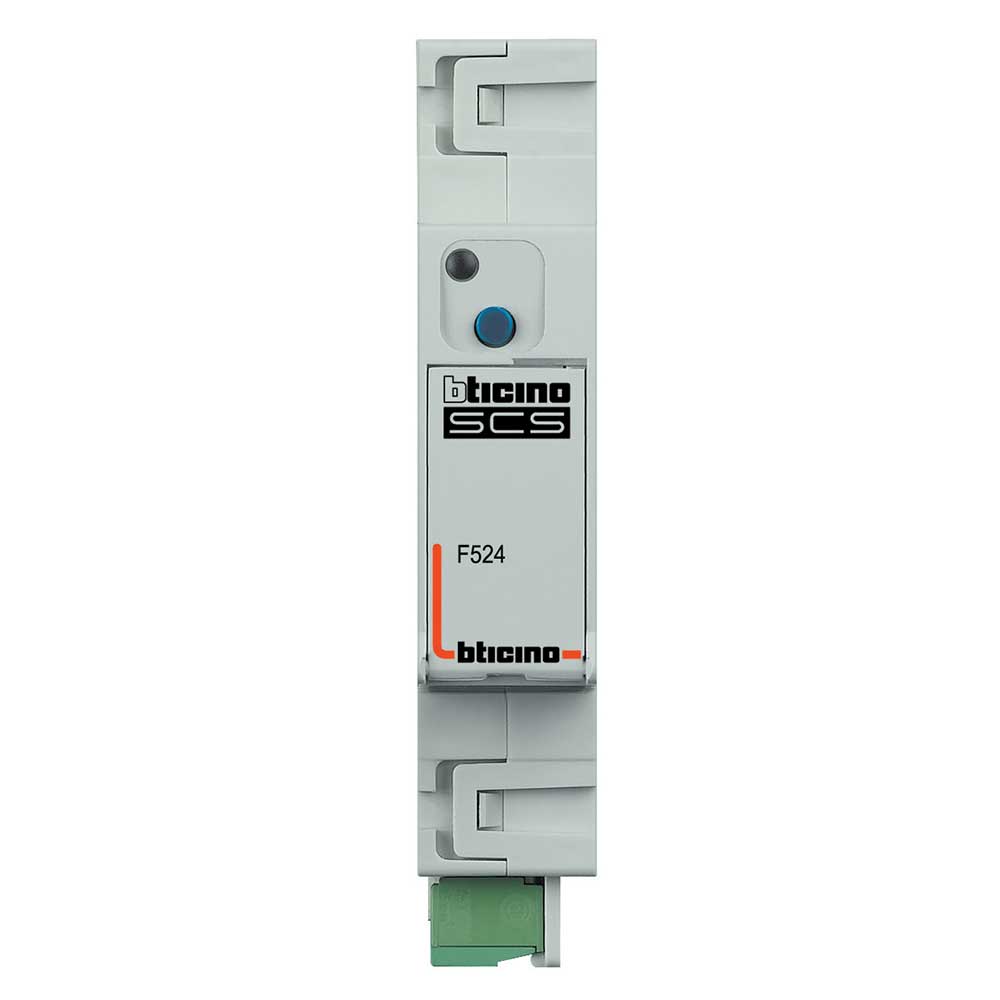

3-girişli elektrik sayacı

Toroidlerle maksimum 3 elektrik hattını ölçen cihaz. Tüketim verileri, anlık, günlük ve aylık olarak anlık veya kümülatif olarak sağlanır.

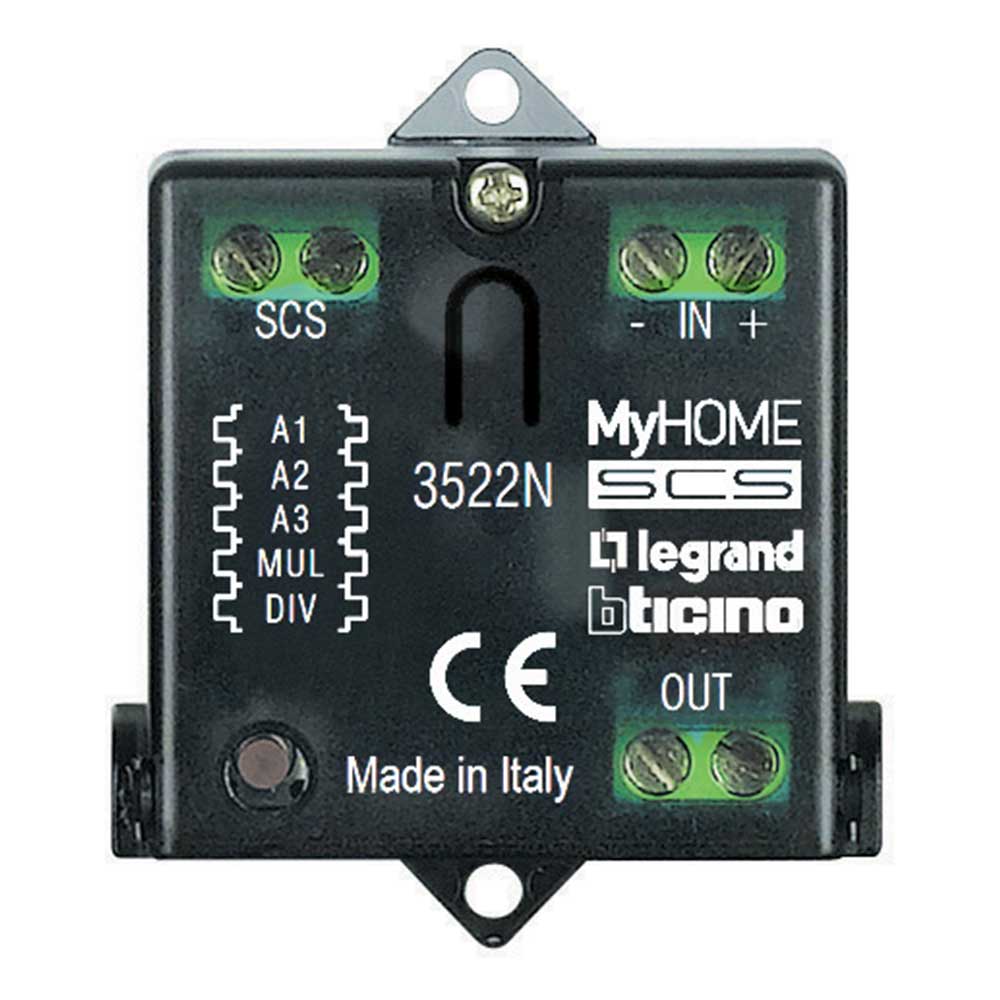

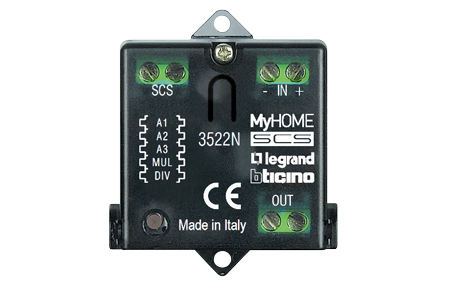

Darbe sayıcı arayüzü

Cihaz, su, gaz vb. Sayaçlardan gelen bilgileri impuls çıkışı ile algılar, işler ve işler. Tüketim verileri saatlik, günlük ve aylık olarak sağlanır.

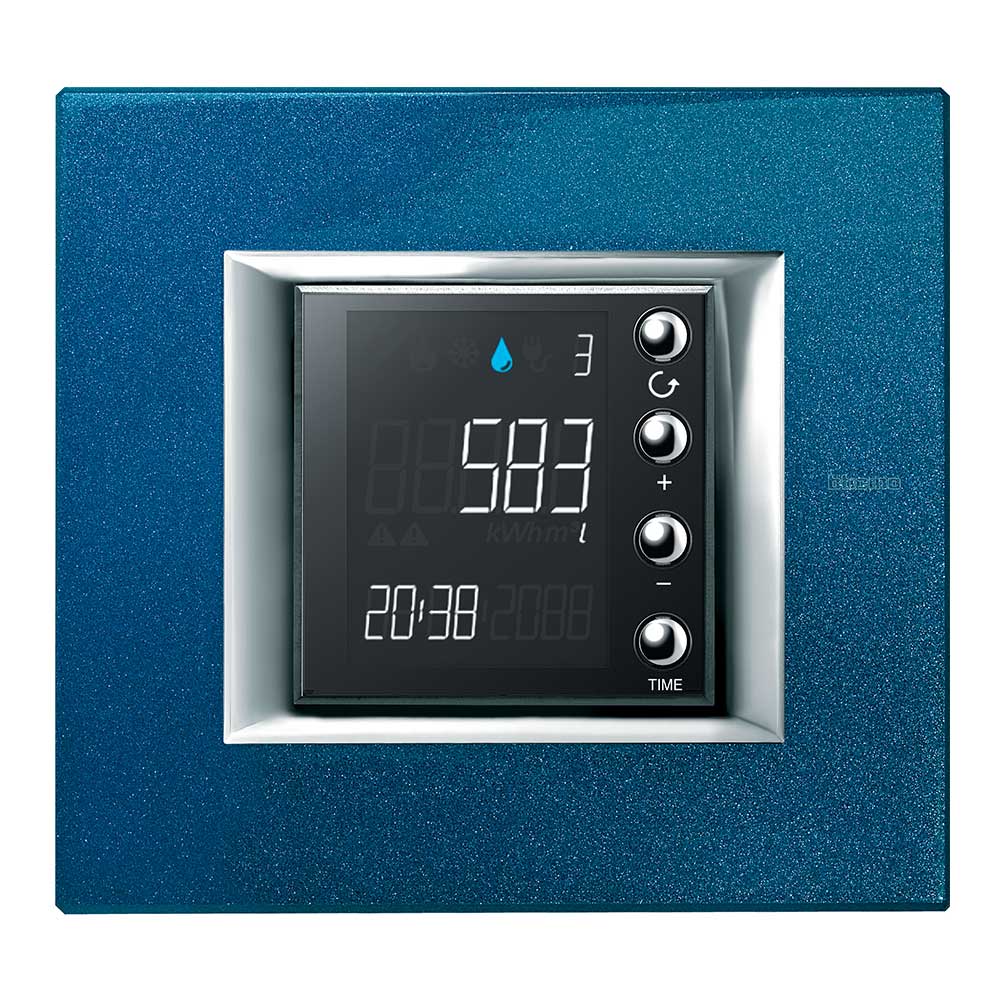

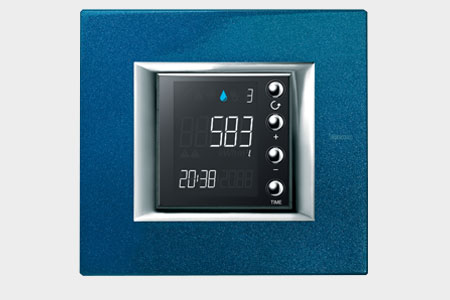

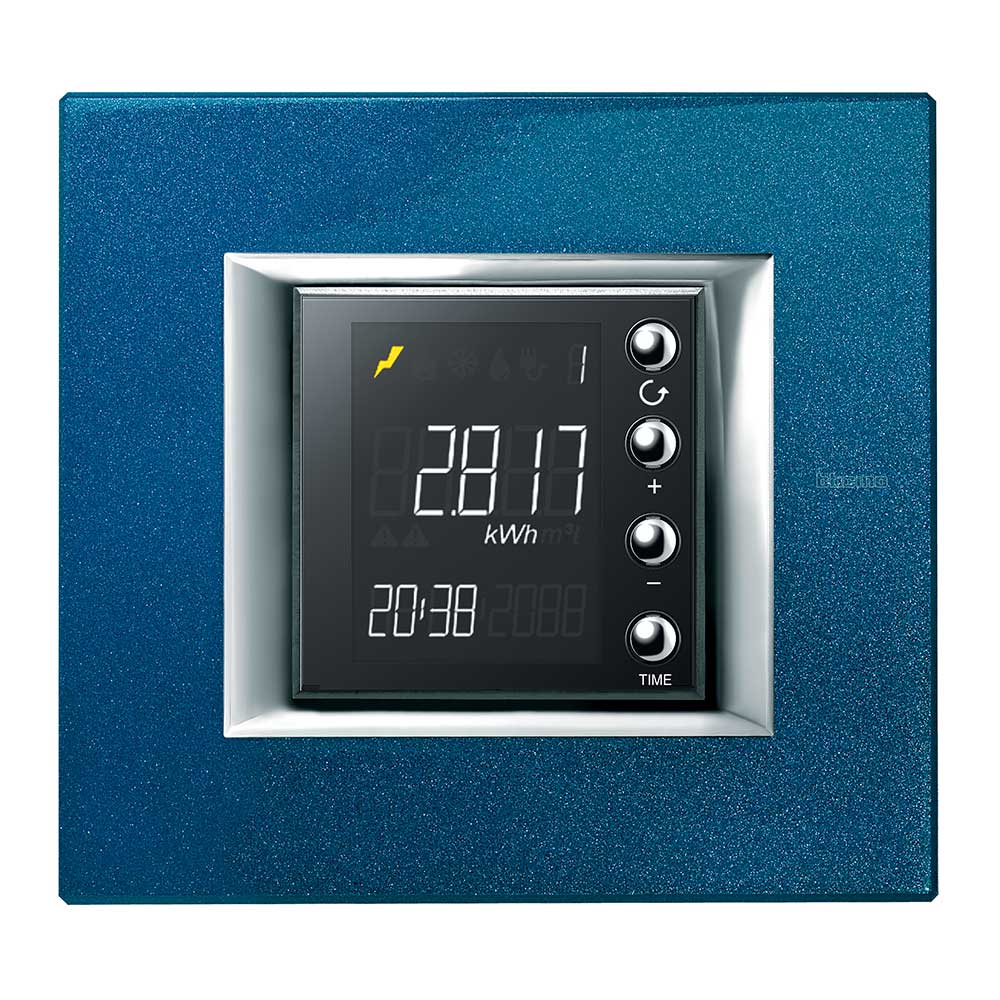

Enerji göstergesi

Enerji tüketim verilerinin görüntülenmesi ve Enerji Yönetim sisteminin aktüatörlerinin kontrolü için 1,6 inç ekranlı cihaz.

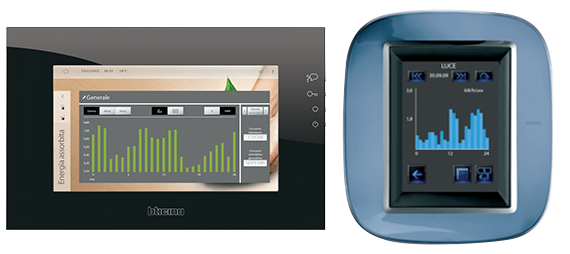

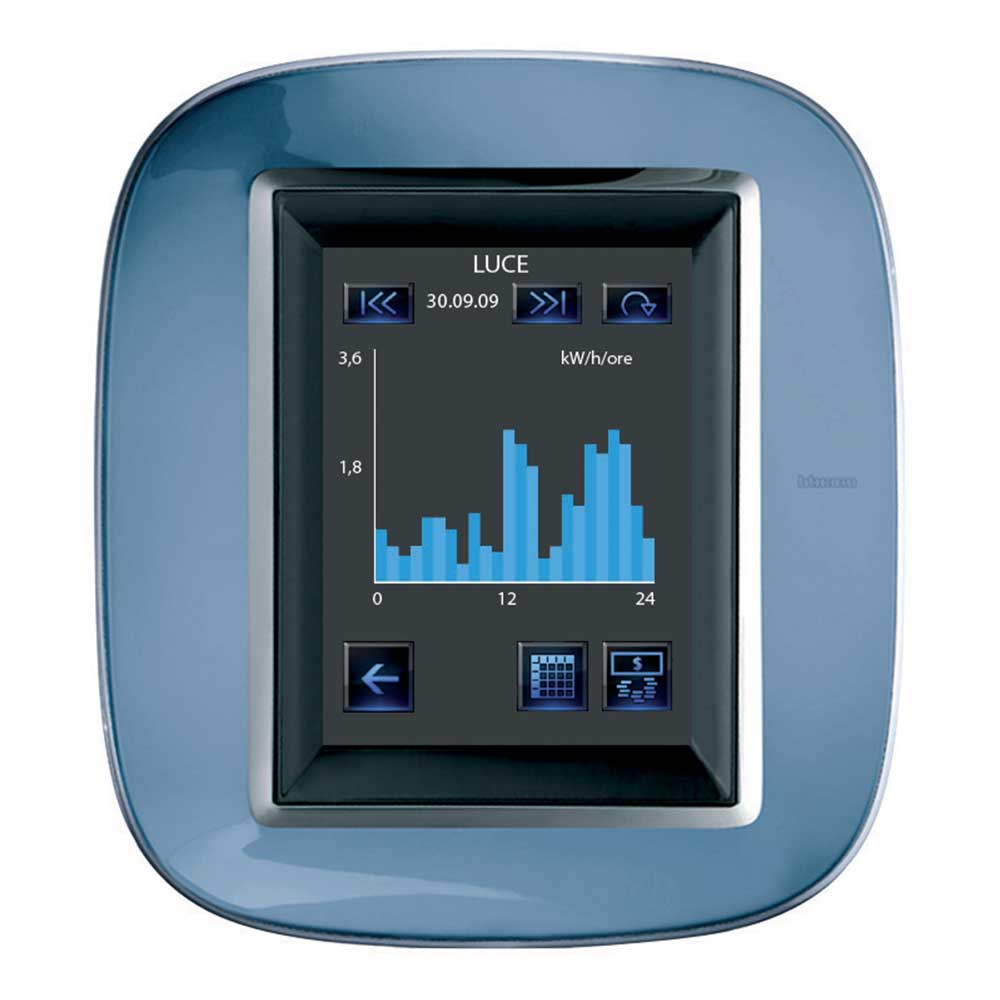

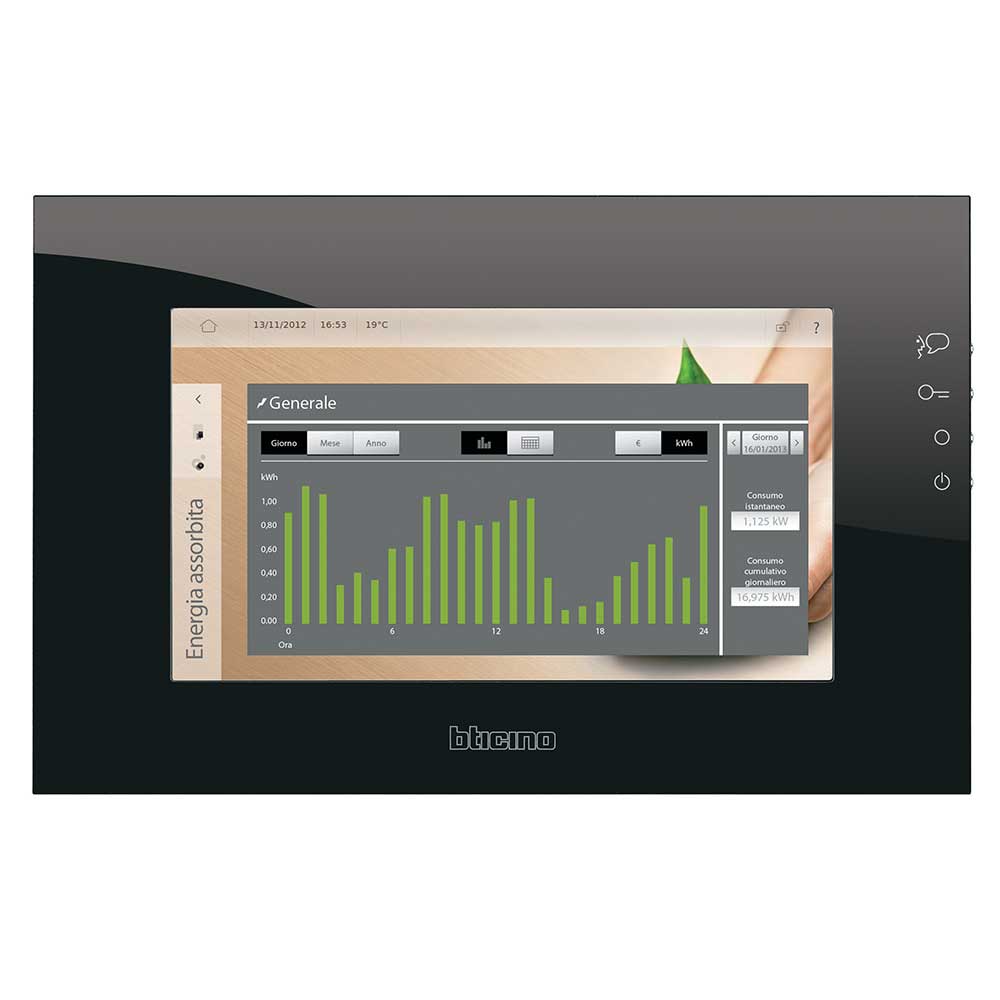

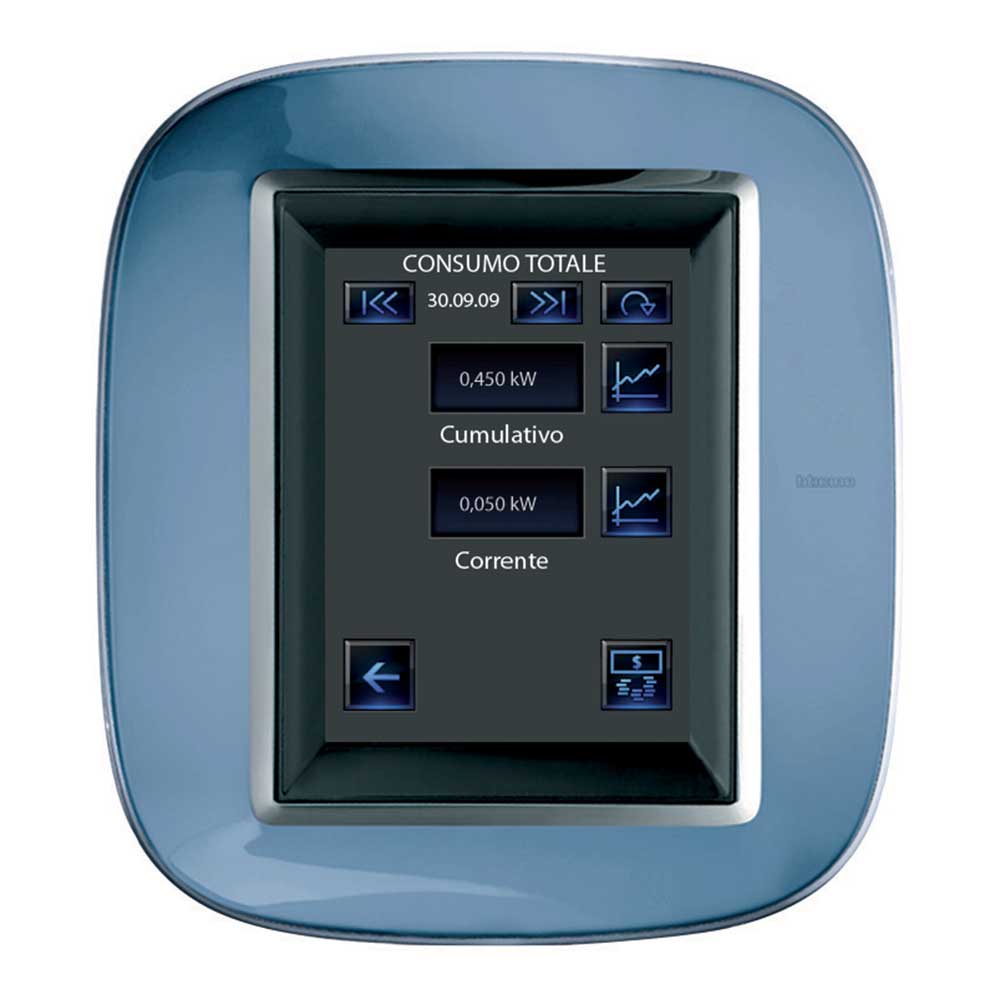

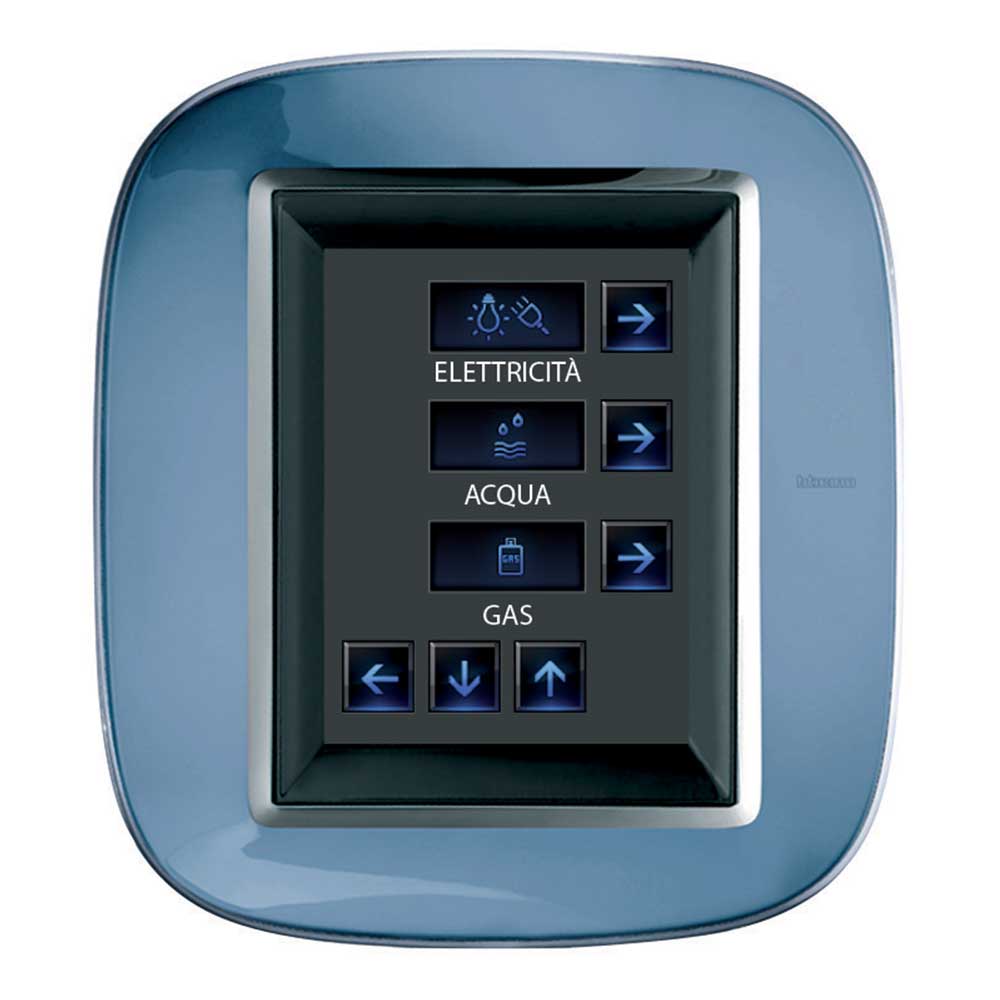

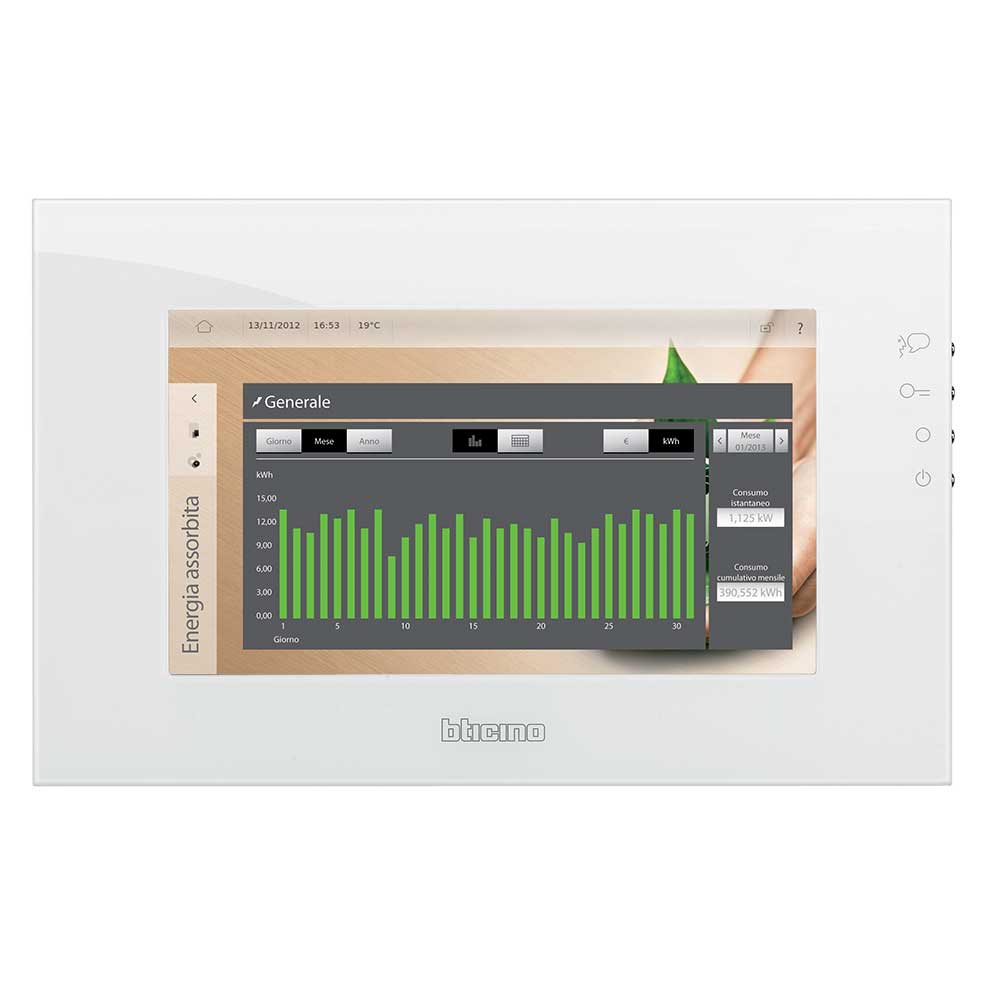

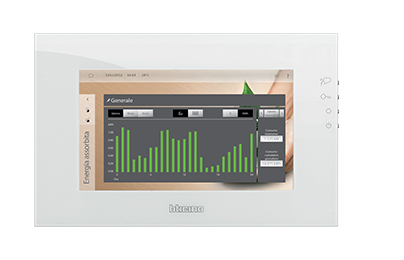

Dokunmatik ekranlı cihazlar

MyHome_Screen 3.5 ve MyHome_Screen 10, MyHome işlevlerini kontrol etmek için yaygın olarak kullanılan aygıtlardır ve enerji tüketimini grafikler ve tablolar aracılığıyla saatlik, günlük ve aylık olarak görüntülemek için kullanılabilir.

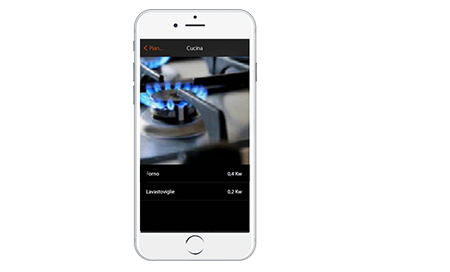

MyHOME_Up Uygulaması üzerinden yerel ve uzaktan tüketim ekranı

Bu uygulama, sistemdeki MyHOMEServer1 ağ geçidinin yardımıyla, anlık tüketim verilerini görüntülemesine ve senaryo oluşturmak için kullanılmasına izin verir. Örneğin, fotovoltaik sistem belirli bir miktarda elektrik ürettiğinde soğutma sistemini aktive etmek mümkündür.

Cihaz konfigürasyonu

Aygıtlar tarafından gerçekleştirilen adresler ve işlevler, MyHome_Suite ve diğerleri gibi belirli programlar kullanılarak sayısal yapılandırıcılar veya PC aracılığıyla el ile yapılandırılır.

Daha fazla bilgi

KURULUM

Sıcaklık regülasyon sistemi cihazları geleneksel cihazlarla aynı şekilde monte edilir. Ürüne bağlı olarak, gömme montaj ve duvar montaj kutularına ve DIN panolarına monte edilebilir. Cihazları bağlamak için, polarize olmayan iki telli kablo ile BUS kablosu bağlanmalıdır. Tüm cihazlar adresi ve çalışma modunu atayacak şekilde yapılandırılmalıdır.

Daha fazla bilgi

MyHome_Suite yazılımı
